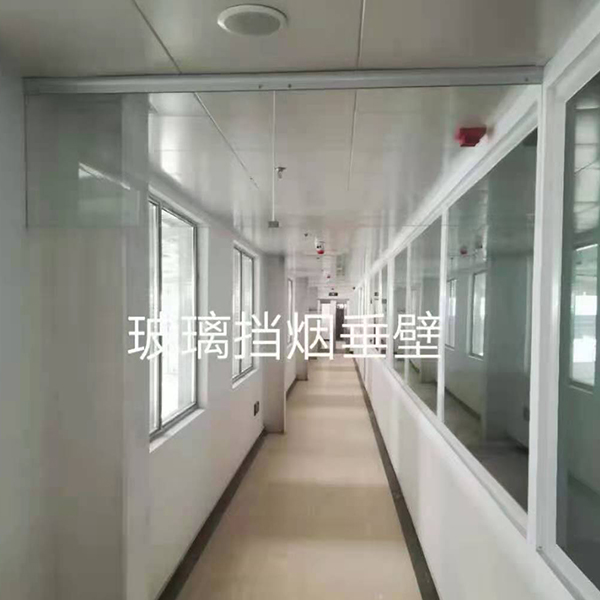

电动挡烟垂壁工作原理及控制方式

电动挡烟垂壁工作原理

电动挡烟垂壁可按一个或多个单元安装，控制机构可安装在墙面或柱面上。火警发生时，控制中心输出信号，启动马达或执行器。挡烟垂壁开始工作(也可用手动按钮或烟雾传感器控制)，形成一条带高度500~800毫米的挡烟垂壁，每个单元向上移至原来位置。开启与回收相关设备的联动，也能实现自动控制。

电动挡烟垂壁控制方式。

一般情况下，设置电动烟垂壁时，应与烟感联动控制，以便当烟感发出报警信号后，立即自动下降到工作位置。挡烟垂壁收到火控中心的控制信号后，除与烟感联动外，应立即降至挡烟工作位置。如遇系统停电，挡烟垂壁亦需自动降至工作位置。

在挡烟垂壁行驶时，电动卷帘挡烟垂壁的降速应为0.07米/秒，而翻板式挡烟垂壁的降速不应超过7秒。为准确停住，电动挡烟垂壁需设置上下限位，当挡烟垂壁下降到预先设定的位置时自动停止。

(三)电动挡烟垂壁的安装要求。

烟道垂壁的安装应根据建筑设计图纸进行，注意所采用的规格、型号与设计要求一致，安装时应注意安装位置和垂度长度符合设计要求。

可移动挡烟垂壁与建筑物其他结构(柱或墙)应保持一定的间隙，但间隙不大于60mm，注意连续挡烟垂壁各块之间不得有间隙，搭接宽度不小于100mm。

可移动挡烟垂壁必须有一个手动操作按钮，在距离地面1.3-1.5米的地方安装固定烟垂，操作方便。

4.挡烟垂壁通常不超过6米。对宽度小于6m的区域，可将挡烟垂壁两端固定在侧墙上。

5.对于有顶棚的地区，在挡烟垂壁的顶部留出一定的空间供机电管道布置。

6.对于没有天花板的区域，可以在梁底设置一定高度的密封固定措施，供机电管道通过，然后在固定设施下安装挡烟垂壁。

电挡烟垂壁。

㈣单机调试应从三个方面着手：

1.手动操作挡烟垂壁按钮，检查挡烟垂壁的开合、复位反应是否灵敏，启停是否到位，降高是否符合图纸设计要求。

2.模拟火警测试，检查在规定时间内(60秒)防烟垂下降是否到位。

3.挡烟垂壁下降后，检查消防联动信号是否反馈到控制室。

电控挡烟垂壁控制箱的调试方法。

电卷帘垂壁安装时，还需要调试控制箱，具体方法如下：

1.在测试吸烟壁垂控制器的通电功能时，需要连接吸烟壁垂控制器和消防控制室的火警控制器或消防联动控制设备、相关火灾探测器、电机等。这时，吸烟壁垂控制器应该处于正常工作状态。

手控挡烟垂上、下、停及行程开关的调节；无火警时，按上按钮，烟壁垂向上；按下下按钮，挡烟壁垂向下。试运行时，有可能上下不一致，此时只需任意更换两台起闭机的三相接线即可。再调试相应运行方向的限位是否正常，不工作时更换限位接线；再调整行程开关位置，使防火卷帘开关到位。

3.接通电源，检查相序/缺相指示灯亮。若灯泡不亮，应更换进线中的两相，或检查有无缺相。

当控制箱基本功能正常时，将挡烟墙垂直关闭到下限，观察母板上绿灯是否亮。若指示灯亮，可进入计算机进行调试记忆调试；若指示灯不亮，则应同时调整上下控制线、上下控制线、上下控制线及电机线的任意两条三相线，直到回到主板下主板的绿色指示灯亮。
